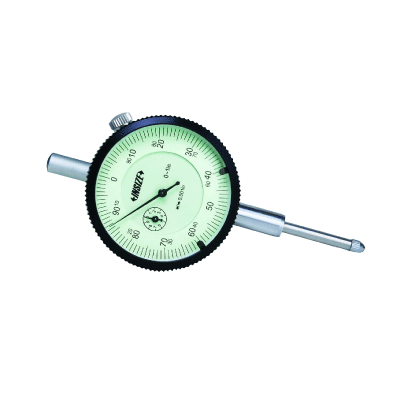

ساعت اندیکاتور اینسایز مدل 2307

منبع تغذیه: دستی

نوع سنجش: عقربه ای (ساعتی)
مرجع تخصصی ابزارالات ترکمتر_بکس بادی_پولی کش_مولتی پلایر _بالانسر_گریس پمپ بادی و تعمیرات تخصصی ابزارها و….جهت مشاوره رایگان و خرید ابزارالات با کارشناسان متخصص آچارتولز در تماس باشید . 09124547260 - 09127640366

ساعت اندیکاتور چیست و چه کاربردی دارد؟

ساعت اندیکاتور اینسایز یک ابزار اندازه‌گیری دقیق است که عملکردهای زیادی دارد. کاربرد ساعت اندیکاتور در اندازه‌گیری تلورانس، خروجی دایره‌ای، صافی سطح، موازی و عمود بودن و غیره است. این ابزار بخش حیاتی نظارت بر کیفیت ابعاد محصول و سایر تجهیزات موجود در کارگاه‌ها است. ساعت اندیکاتور از اجزا مختلفی چون پین‌ها، اهرم‌ها و چرخ‌نده‌ها ساخته شده‌اند. اگرچه ساعت برای اندازه‌گیری انحراف سطوح خطی استفاده می‌شود اما هدف اصلی استفاده از آن بررسی مقایسه‌ای بین اجسام است. ساعت‌های اندیکاتور میزان انحراف یک قطعه تمام شده را نسبت به قطعه استاندارد مقایسه می‌کند. این کار به اپراتورها کمک می‌کند تا اطمینان حاصل کنند که قطعه تمام شده در محدوده تلرانس مورد نظر است یا خیر.
.
بر خلاف میکرومتر یا کولیس که برای اندازه‌گیری به دو سطح نیاز دارند، ساعت‌های اندیکاتور اینسایز قابلیت اندازه‌گیری روی یک سطح را دارند. این امر به شما امکان می‌دهد تا سریع‌تر و دقیق‌تر از یک میکرومتر اندازه‌گیری لازم را انجام دهید. میکرومترها برای اندازه‌گیری به تمام نقطه به نقطه نیاز دارند، در حالی که ساعت‌های اندیکاتور فقط روی سطح جسم می‌لغزند و تغییرات را روی صفحه آنالوگ یا دیجیتال نمایش می‌دهند.
.
برای استفاده از ساعت اندیکاتور به یک پایه مغناطیسی خوب نیاز دارید. این ابزار یک مؤلفه مهم در استفاده از ساعت اندیکاتور است که باید آن را تهیه کنید تا اندازه‌گیری قابل اعتمادی به دست آورید. ساعت‌های اندیکاتور دارای نسخه‌های عقربه‌ای و دیجیتال هستند و بر اساس نحوه حرکت نقطه تماس نیز به دو نوع تقسیم‌بندی می‌شوند: پیستونی (همان ساعت اندیکاتور) و اهرمی (ساعت شیطانکی). این اندیکاتورها بر اساس نحوه حرکت نقطه تماس و عملکرد اندازه‌گیری متفاوت هستند.

کاربردهای ساعت اندیکاتور اینسایز

1. بررسی صافی سطح

هنگام ماشینکاری یا ساخت هر جزء مکانیکی مستقیم، از ساعت اندیکاتور برای بررسی صافی سطح استفاده می‌شود. سایر ملزوماتی که ممکن است برای این کار به آن نیاز داشته باشید عبارتند از یک پایه مغناطیسی، تکیه‌گاه، ارتفاع سنج، یک وی-بلوک و یک صفحه مسطح.
.
به عنوان مثال، برای اندازه‌گیری صافی یک میله سیلندر (جزء مستقیم)، میله را روی وی-بلوک قرار دهید و مطمئن شوید که وی-بلاک تراز است. ساعت اندیکاتور میتوتیو را مستقیماً در امتداد سمت بالای نوار بلغزانید. اگر میزان انحراف در محدوده تلورانس باشد، میله مستقیم است، در غیر این صورت مستقیم نیست. همچنین، از یک ساعت اندیکاتور می‌توانیم برای بررسی صافی خط‌کش‌های فلزی و خطوط مستقیم استفاده کنیم.
.

2. بررسی مسطح بودن

علاوه بر استفاده از تخت نوری و CMM (ماشین اندازه گیری مختصات)، می‌توانید از ساعت اندیکاتور نیز برای اندازه‌گیری صافی سطح استفاده کنید. ساعت اندیکاتور اینسایز را با پایه آن روی میز قرار دهید. مطمئن شوید که سطح جسمی که می‌خواهید صافی آن را بررسی کنید با پراب ساعت اندیکاتور میتوتیو در تماس باشد. سطح را با ساعت اندیکاتور جاروب کنید. مانند بررسی مستقیم بودن، اگر سطح جسم ناهموار باشد، مقدار روی اندیکاتور تغییر می‌کند. در این صورت، سطح صاف نیست. با این حال، اگر تغییرات یا انحرافات تحت تلورانس ابعادی مورد نظر شما باشد، مقدار صافی پذیرفته می‌شود.
.

3. اندازه‌گیری تلورانس

اساساً وقتی نوبت به اندازه‌گیری صافی می‌رسد، ساعت اندیکاتور بررسی می‌کند که آیا جسم در محدوده تلورانس است یا خیر. اگر انحراف در محدوده تلورانس تعیین شده به عنوان استاندارد نباشد، سطح مسطح نیست. این ویژگی برای سایر خصوصیات مانند مربع، عمود، دایره، استوانه، موازی و غیره نیز مشابه است. به بیان دیگر، ما از ساعت اندیکاتور برای بررسی تلورانس هر قطعه ماشینکاری شده استفاده می‌کنیم.
.

4. اندازه‌گیری خروجی دایره‌ای

مفهوم Runout درجه انحراف شفت یا کوپلینگ از مبدا یا محور مرکزی است. برای هر شفت چرخشی یا کوپلینگ یک مرکز چرخش وجود دارد. فرسودگی می‌تواند باعث لرزش بیش از حد شود که منجر به خرابی در سرعت بالا می‌شود. خروج کل یک تحمل ترکیبی است که بر روی یک سطح مانند سطح استوانه‌ای اعمال می‌شود. جسم را روی یک محور نگه دارید، پایه مغناطیسی گیج وی بلاک را روی همان محور قرار دهید.
.
جسم استوانه ای را روی وی-بلوک قرار دهید. ساعت اندیکاتور را به همراه پایه مغناطیسی تنظیم کنید پراب آن را در تماس با جسم سمت بالا قرار دهید. جسم را بچرخانید و حداکثر و حداقل تغییرات را مشاهده کنید. دور آن جسم اندازه گیری می شود.
.

5. بررسی مربع بودن

اگرچه از اندازه گیری های مورب نیز می توان برای بررسی مربع بودن هر بلوک استفاده کرد، می توانید از نشانگر شماره گیری برای بررسی مربع بودن استفاده کنید. مطمئناً جنبه های دیگری مانند موازی بودن، عمود بودن و صاف بودن سطح را نیز می طلبد. اندازه‌گیری به یک ارتفاع‌سنج برای تنظیم مبدأ صفحه افقی نیاز دارد. طبق معمول، باید نقطه تماس را روی سطح بلوک قرار دهید. جسم را به آرامی حرکت دهید. به این ترتیب، نشانگر هرگونه انحراف از نقطه تماس اصلی را نشان می دهد.
.

6. بررسی موازی بودن

موازی بودن زمانی است که دو خط یا صفحه در یک فاصله مشخص از هم قرار داشته باشند‌. اگر خطوط یا صفحه‌ها موازی نباشند، امتداد آن‌ها در نقطه خاصی به هم می‌رسد. یک ساعت اندیکاتور سطح را جاروب می‌کند تا انحراف آن را بررسی کند. در این مورد باید سطح مبنا تعیین شود. معمولا مهندسان از صفحه صافی به عنوان سطح مبنا استفاده می‌کنند. اگر انحراف قابل قبول باشد (در محدوده تلورانس)، پس شرط موازی بودن برقرار است.
.

7. بررسی عمود بودن

یک خط زمانی عمود در نظر گرفته می‌شود که با خط دیگری در یک اتصال 90 درجه تلاقی پیدا کند. تقریباً مشابه مربع بودن، عمود بودن به راحتی با تلورانس ابعاد بلوک مرتبط است. با این حال، عمود بودن فقط به دو طرف بلوک می‌پردازد. هنگامی که یک بلوک روی یک سطح صاف قرار دارد، با استفاده از ساعت اندیکاتور می‌توانید متوجه شوید که اضلاع آن بر هم عمود هستند یا خیر. اما این امر زمانی امکان‌پذیر است که سطح صاف و مستقیم باشد.
.

8. بررسی (مقایسه) ارتفاع

می‌توانید ارتفاع دو بلوک را با استفاده از ساعت اندیکاتور مقایسه کنید.

کاربردهای ساعت اندیکاتور اینسایز

1. بررسی صافی سطح

هنگام ماشینکاری یا ساخت هر جزء مکانیکی مستقیم، از ساعت اندیکاتور برای بررسی صافی سطح استفاده می‌شود. سایر ملزوماتی که ممکن است برای این کار به آن نیاز داشته باشید عبارتند از یک پایه مغناطیسی، تکیه‌گاه، ارتفاع سنج، یک وی-بلوک و یک صفحه مسطح.
.
به عنوان مثال، برای اندازه‌گیری صافی یک میله سیلندر (جزء مستقیم)، میله را روی وی-بلوک قرار دهید و مطمئن شوید که وی-بلاک تراز است. ساعت اندیکاتور میتوتیو را مستقیماً در امتداد سمت بالای نوار بلغزانید. اگر میزان انحراف در محدوده تلورانس باشد، میله مستقیم است، در غیر این صورت مستقیم نیست. همچنین، از یک ساعت اندیکاتور می‌توانیم برای بررسی صافی خط‌کش‌های فلزی و خطوط مستقیم استفاده کنیم.
.

2. بررسی مسطح بودن

علاوه بر استفاده از تخت نوری و CMM (ماشین اندازه گیری مختصات)، می‌توانید از ساعت اندیکاتور نیز برای اندازه‌گیری صافی سطح استفاده کنید. ساعت اندیکاتور اینسایز را با پایه آن روی میز قرار دهید. مطمئن شوید که سطح جسمی که می‌خواهید صافی آن را بررسی کنید با پراب ساعت اندیکاتور میتوتیو در تماس باشد. سطح را با ساعت اندیکاتور جاروب کنید. مانند بررسی مستقیم بودن، اگر سطح جسم ناهموار باشد، مقدار روی اندیکاتور تغییر می‌کند. در این صورت، سطح صاف نیست. با این حال، اگر تغییرات یا انحرافات تحت تلورانس ابعادی مورد نظر شما باشد، مقدار صافی پذیرفته می‌شود.
.

3. اندازه‌گیری تلورانس

اساساً وقتی نوبت به اندازه‌گیری صافی می‌رسد، ساعت اندیکاتور بررسی می‌کند که آیا جسم در محدوده تلورانس است یا خیر. اگر انحراف در محدوده تلورانس تعیین شده به عنوان استاندارد نباشد، سطح مسطح نیست. این ویژگی برای سایر خصوصیات مانند مربع، عمود، دایره، استوانه، موازی و غیره نیز مشابه است. به بیان دیگر، ما از ساعت اندیکاتور برای بررسی تلورانس هر قطعه ماشینکاری شده استفاده می‌کنیم.
.

4. اندازه‌گیری خروجی دایره‌ای

مفهوم Runout درجه انحراف شفت یا کوپلینگ از مبدا یا محور مرکزی است. برای هر شفت چرخشی یا کوپلینگ یک مرکز چرخش وجود دارد. فرسودگی می‌تواند باعث لرزش بیش از حد شود که منجر به خرابی در سرعت بالا می‌شود. خروج کل یک تحمل ترکیبی است که بر روی یک سطح مانند سطح استوانه‌ای اعمال می‌شود. جسم را روی یک محور نگه دارید، پایه مغناطیسی گیج وی بلاک را روی همان محور قرار دهید.
.
جسم استوانه ای را روی وی-بلوک قرار دهید. ساعت اندیکاتور را به همراه پایه مغناطیسی تنظیم کنید پراب آن را در تماس با جسم سمت بالا قرار دهید. جسم را بچرخانید و حداکثر و حداقل تغییرات را مشاهده کنید. دور آن جسم اندازه گیری می شود.
.

5. بررسی مربع بودن

اگرچه از اندازه گیری های مورب نیز می توان برای بررسی مربع بودن هر بلوک استفاده کرد، می توانید از نشانگر شماره گیری برای بررسی مربع بودن استفاده کنید. مطمئناً جنبه های دیگری مانند موازی بودن، عمود بودن و صاف بودن سطح را نیز می طلبد. اندازه‌گیری به یک ارتفاع‌سنج برای تنظیم مبدأ صفحه افقی نیاز دارد. طبق معمول، باید نقطه تماس را روی سطح بلوک قرار دهید. جسم را به آرامی حرکت دهید. به این ترتیب، نشانگر هرگونه انحراف از نقطه تماس اصلی را نشان می دهد.
.

6. بررسی موازی بودن

موازی بودن زمانی است که دو خط یا صفحه در یک فاصله مشخص از هم قرار داشته باشند‌. اگر خطوط یا صفحه‌ها موازی نباشند، امتداد آن‌ها در نقطه خاصی به هم می‌رسد. یک ساعت اندیکاتور سطح را جاروب می‌کند تا انحراف آن را بررسی کند. در این مورد باید سطح مبنا تعیین شود. معمولا مهندسان از صفحه صافی به عنوان سطح مبنا استفاده می‌کنند. اگر انحراف قابل قبول باشد (در محدوده تلورانس)، پس شرط موازی بودن برقرار است.
.

7. بررسی عمود بودن

یک خط زمانی عمود در نظر گرفته می‌شود که با خط دیگری در یک اتصال 90 درجه تلاقی پیدا کند. تقریباً مشابه مربع بودن، عمود بودن به راحتی با تلورانس ابعاد بلوک مرتبط است. با این حال، عمود بودن فقط به دو طرف بلوک می‌پردازد. هنگامی که یک بلوک روی یک سطح صاف قرار دارد، با استفاده از ساعت اندیکاتور می‌توانید متوجه شوید که اضلاع آن بر هم عمود هستند یا خیر. اما این امر زمانی امکان‌پذیر است که سطح صاف و مستقیم باشد.
.

8. بررسی (مقایسه) ارتفاع

می‌توانید ارتفاع دو بلوک را با استفاده از ساعت اندیکاتور مقایسه کنید.
