جدول سایز و گشتاور پیچ و مهره و مقیاس های مختلف
روش محاسبه بستن پیچ و مهره به‌درستی، به معنی اعمال گشتاور (Torque) مناسب است تا اتصال محکم باشدولی به پیچ یا قطعه آسیب نرسد. این کار اغلب با ( ترکمتر ) انجام می‌شود.
جدول سایز ها و گشتاور پیچ و مهره و حتی چه عواملی بر اور محیطی چه تغییراتی دارد .

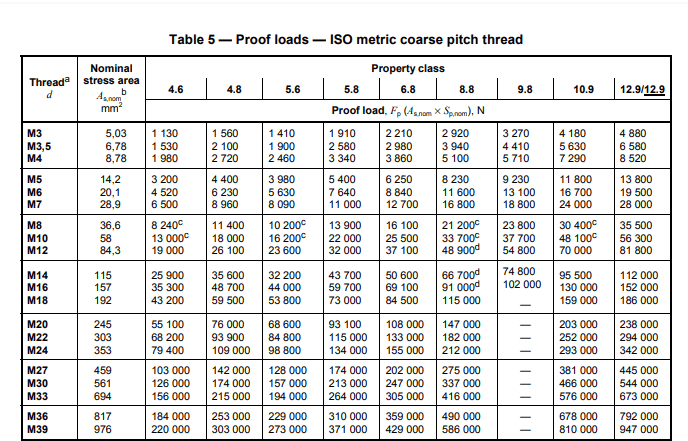

برای مشاهده جدول سایز گشتاور پیچ و مهره و مقیاس مختلف کلیک کنید

روش محاسبه بستن پیچ و مهره به‌درستی، به معنی اعمال گشتاور (Torque) مناسب است تا اتصال محکم باشد، ولی به پیچ یا قطعه آسیب نرسد. این کار اغلب با ترکمتر (Torque Wrench) انجام می‌شود.

تبدیل مقیاس های مختلف ترکمتر چگونه است ؟

نیوتن متر -کیلوگرم-فوت پوند-اینچ پوند -سانتی نیوتن متر

تبدیل واحدهای گشتاور بسیار رایج است، مخصوصاً وقتی با ترکمتر یا جدول‌های استاندارد کار می‌کنید. در ادامه، تبدیل‌های اصلی بین نیوتن‌متر، کیلوگرم‌متر، سانتی‌نیوتن‌متر، فوت-پوند، و اینچ-پوند را به‌صورت ساده آورده‌ام:

1. تبدیل نیوتن‌متر (Nm) به کیلوگرم‌متر (kg·m)

1 Nm = 0.10197 kg·m

1 kg·m = 9.80665 Nm

مثال:

50 Nm = 50 × 0.10197 = 5.1 kg·m



2. تبدیل نیوتن‌متر به سانتی‌نیوتن‌متر (cN·m)

1 Nm = 1000 cN·m

1 cN·m = 0.001 Nm

مثال:

2 Nm = 2000 cN·m



3. تبدیل نیوتن‌متر به فوت-پوند (ft·lb یا lb·ft)



1 Nm = 0.73756 ft·lb

1 ft·lb = 1.35582 Nm



مثال:

100 Nm = 100 × 0.73756 = 73.76 ft·lb



4. تبدیل نیوتن‌متر به اینچ-پوند (in·lb)

1 Nm = 8.85075 in·lb

1 in·lb = 0.11298 Nm

مثال:

20 Nm = 20 × 8.85075 = 177.01 in·lb

در ادامه، روش محاسبه و اصول مهم آن را توضیح می‌دهم:



1. گشتاور مناسب (Torque) چیست؟



گشتاور نیروی چرخشی است که برای بستن پیچ وارد می‌کنید.

فرمول پایه‌ای آن:

T = F × r

  • T = گشتاور (نیوتن‌متر یا پوند-فوت)
  • F = نیروی واردشده (نیوتن)
  • r = طول دسته آچار (متر)



ابزار مورد نیاز برای بستن دقیق:



  • ترکمتر (Torque Wrench): بهترین ابزار برای اعمال گشتاور دقیق
  • جدول استاندارد گشتاور: معمولاً همراه دفترچه راهنمای قطعه یا ماشین می‌آید
  • گریس یا روغن مخصوص پیچ (در صورت نیاز)



2. روش بستن استاندارد پیچ و مهره:



  1. تمیزکاری سطح تماس و رزوه‌ها
  2. روغن‌کاری در صورت نیاز
  3. استفاده از ترکمتر برای بستن با گشتاور مناسب
  4. در بستن چندپیچ (مثلاً روی فلنج یا سرسیلندر): طبق الگوی ضربدری یا حلزونی سفت کنید تا فشار یکنواخت وارد شود



3. چگونه گشتاور مناسب را بدانیم؟

برای هر پیچ یا مهره، گشتاور مناسب به چند عامل بستگی دارد

نمونه جدول گشتاور تقریبی برای پیچ‌های فولادی کلاس 8.8 (خشک)

سایز پیچ

¨گشتاور تقریبی

M6

10 Nm

M8

25 Nm

M10

50 Nm

M12

90 Nm

M16

210 Nm



برای هر پیچ یا مهره، گشتاور مناسب به چند عامل بستگی دارد





عامل

تأثیر بر گشتاور





 سایز پیچ (M8, M10, …)

  سایز بزرگ‌تر = گشتاور بیشتر





  جنس پیچ (فولاد، استیل، …)

  پیچ قوی‌تر = تحمل گشتاور بالاتر





 کلاس مقاومت پیچ (8.8، 10.9، …)

  عدد بالاتر = تحمل گشتاور بیشتر





 روغن‌کاری یا خشک بودن

 پیچ روغن‌خورده = گشتاور کمتر لازم
